制作石英坩埚所用的石英砂堆积密度一般在1.6~1.7g/cm3，石英玻璃的密度2.2g/cm3.

无色透明。

石英砂呈现白色的主要原因是光的散射造成的。

长期使用温度在1100~1200℃，短期使用温度在1400℃。

注：石英坩埚使用温度1420℃左右。

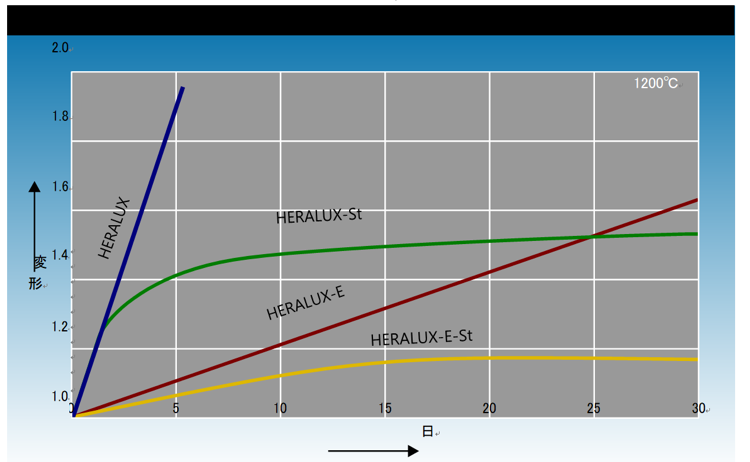

不同品种的（信越）石英在1200摄氏度时，其形变量随加热时间的变化。

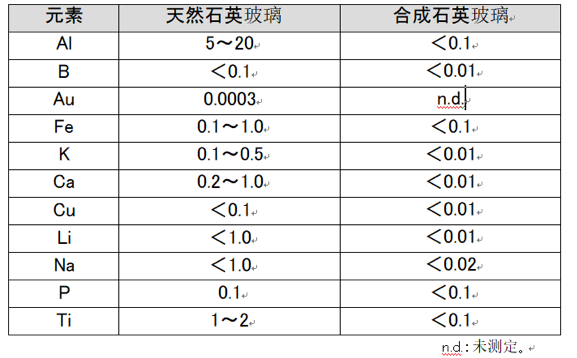

石英中的金属杂质含量会直接影响到半导体材料（硅片）电性能及少子寿命等，B元素是石英中最难去除的杂质元素。Cu/Fe/Ti会影响少子寿命，Li/Na/K等会降低石英的粘度，而且会直接导致单晶硅中产生微缺陷。

      析晶（又叫失透）是石英玻璃的一个固有缺陷，从热力学观点看，石英玻璃的内能高于结晶态方石英，属热力学上不稳定的亚稳态，当温度高于1000℃时，SiO2 分子振动加速，经一段较长时间的重新排列、定向便形成结晶。
      析晶主要出现在表面，其次是内部缺陷处，原因是这些地方容易沾污，引起杂质离子的局部集聚，特别是碱离子（如K、Na、Li、Ca、Mg等）进入网络后引起粘度降低，促使失透加速。

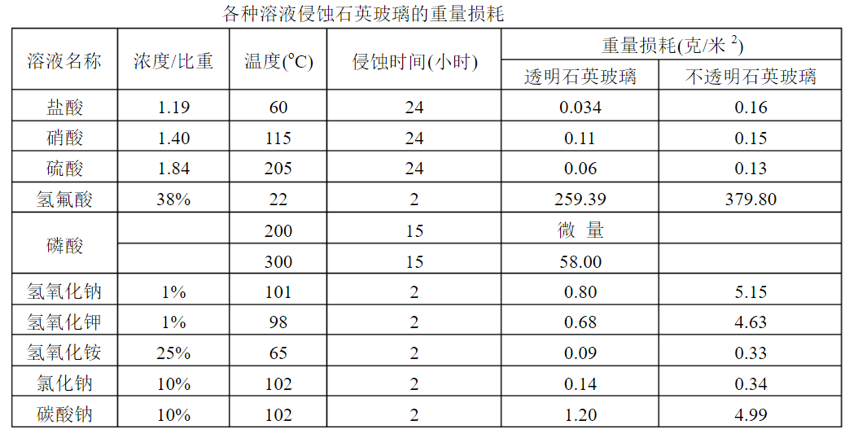

      石英玻璃化学性质极其稳定，除了HF和热的磷酸，几乎不溶于其他任何酸，但是石英玻璃会溶于碱，所以不宜用其包装碱性物质。
      在800℃以下，石英玻璃不与金属氧化物（除PbO）发生反应，在800℃以上时，会与ZnO、碱金属氧化物起反应，900℃以上时，会与BaO、MgO、Fe2O3起反应，1000℃以上时，会与Al2O3、CaO起反应。
